直線位移傳感器的接線方法

機械行業中，位移傳感器是用于測量機電設備執行機構中的機械運動和位移，并將其轉換為電信號，而基于滑動電位計設計的

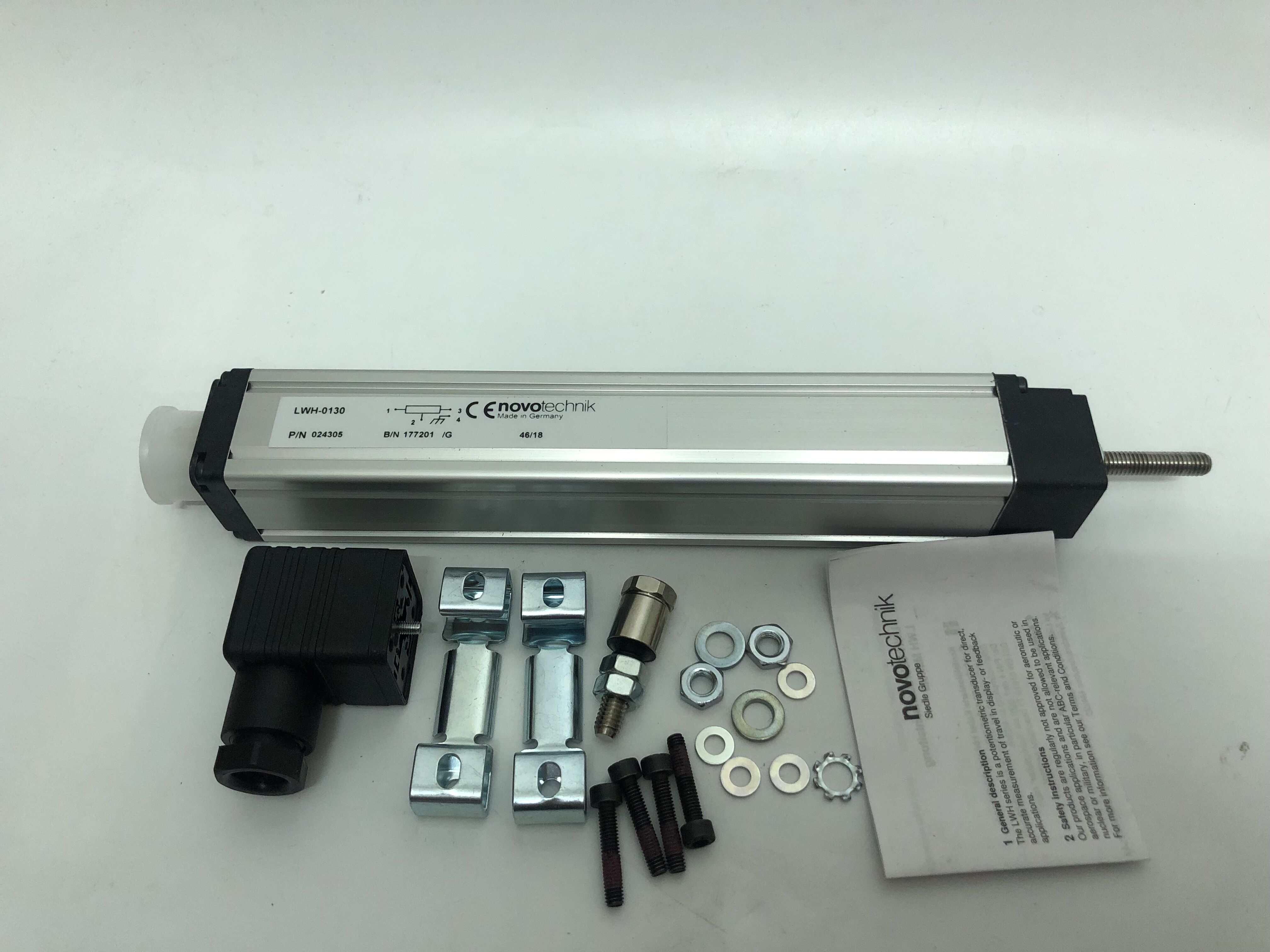

直線位移傳感器是位移傳感器中結構最簡單、原理最簡單的高精度位移測量用電子元器件。直線位移傳感器的內部構造類似于

滑動變阻器，在使用中也常用作分壓電位器使用。那么直線位移傳感器的接線方法是怎樣的呢?下面申思測控小編就來為大家介

紹。

1.直線位移傳感器的裝置宜將余量均勻留在兩頭，未確定極限方位之前不要鎖緊固定支架螺絲，待調整行程后才干鎖緊直線位

移傳感器固定支架螺絲。

2.拉桿式直線位移傳感器的拉球萬向頭答應半徑1mm的對中性誤差，當然標準越短,主張對中誤差越小。

3.固定直線位移傳感器后，將拉桿(STC、STM系列均適用)縮回時，萬向球頭的圓柱本體應能在四個徑向方位有空地，不然，調

整萬向頭裝置位或調整接近伸出端的裝置支架位。

5.拉球萬向頭裝置桿與拉桿答應視點±12的歪斜，但假如裝置時對中誤差和歪斜誤差一起都很大，將會影響直線位移傳感器的穩

定性和運用壽命，應予以進一步調整。

6.滑塊直線位移傳感器能夠削減調整對中性的工作量，但輔佐加長桿不能取消，不然，會呈現因?yàn)閷χ行郧泛枚�致使穩定性和

運用壽命，乃至當即致使直線位移傳感器失效。

7.全部調整好后，緊固裝置螺絲，力度應使接地電阻小于1Ω為宜，用萬用表200Ω檔位丈量直線位移傳感器封蓋螺絲與裝置支架

之間的電阻。

8.運用四線制或帶有屏蔽線的配線，直線位移傳感器那端接地端應銜接，一起將第四端或屏蔽線在電控箱端牢靠接地。

直線位移傳感器的接線圖:

直線位移傳感器電路圖:
